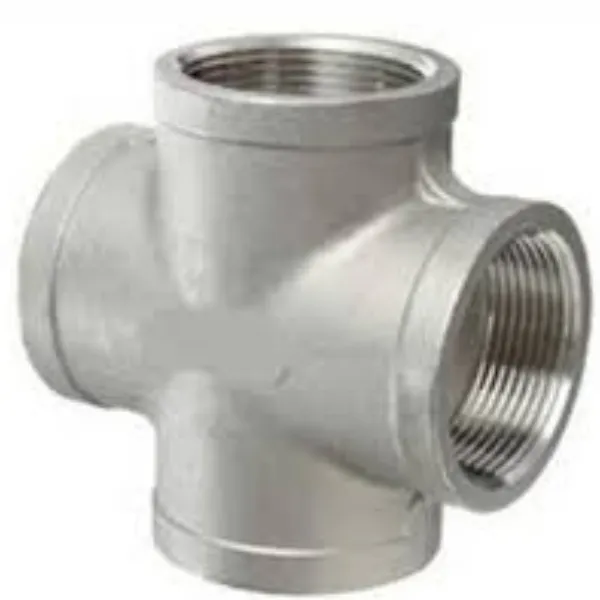

الصليب الخيوط
يتم استخدام تجهيزات الأنابيب المتقاطعة ANSI/ASME B16.11 في الإطار حيث يتم تجميع أربعة أنابيب معًا، وهي مصممة للاستخدام في تطبيقات الخدمة ذات درجة الحرارة العالية. يتكون من أربعة خيوط أنثوية تستخدم لربط الأنابيب بأطراف خيوط ذكرية. هناك 3 مواد شائعة الاستخدام وهي الفولاذ الكربوني وسبائك الفولاذ والفولاذ المقاوم للصدأ، لتلبية القوة ومقاومة التآكل والتوصيل حسب حاجتك.
تم تصميم الأبعاد والمواصفات المتقاطعة الملولبة وفقًا لمعايير ASME B16.11، ويمكن أن تكون متساوية أو حمراء.
تأتي التركيبات الملولبة ANSI/ASME B 16.11 في مجموعة متنوعة من الأحجام والأشكال ويمكن أن توفر ختمًا فعالًا لأنابيب نقل السوائل والغاز والبخار. يتم لفها على الأنابيب باستخدام وصلات خيطية مختلفة من الذكور والإناث بما في ذلك NPT أو BSP. المزايا سهلة التركيب وسلامة تسرب جيدة.
مواصفات ANSI B16.11 وصلات الأنابيب المتقاطعة الملولبة
| شكل | المساواة والحد من المحملة المتقاطعة |
| نوع الموضوع | معاهدة حظر الانتشار النووي، حزب العمال، BSPP، BSPT، PF |
| نطاق الحجم | 1/8" - 4" / DN6 - DN100 |
| تصنيف الضغط | فئة 2000 رطل، 3000 رطل، 6000 رطل |
| معيار | أسم B16.11، BS3799 |
| الكربون الصلب | أستم A105 / A105N، A350 LF2 / LF3، A694 F42 / 46/56/60/65 |
| سبائك الصلب | أستم A182 F11 / 12 / 5 / 9 / 91 / 92 / 22 |
| الفولاذ المقاوم للصدأ | أستم A182 F304/304L/304H، F316/316L، F310S، F317، F347، F904L، F321 |
| دوبلكس ستانلس ستيل | أستم A182 F51، F53، F44 |
ASME B16.11 أبعاد التيشيرت المتقاطع المشكل
| الاسم المميز | مصادر القدرة النووية | A | H | ||||
| 2000 رطل | 3000 رطل | 6000 رطل | 2000 رطل | 3000 رطل | 6000 رطل | ||
| 6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 |
| 8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 |
| 10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 |
| 15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 |
| 20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 |
| 25 | 1 | 38 | 44 | 51 | 56 | 62 | 75 |
| 32 | 1 1/4 | 44 | 51 | 60 | 56 | 62 | 75 |
| 40 | 1 1/2 | 51 | 60 | 64 | 62 | 75 | 84 |
| 50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 |
| 65 | 2 1/2 | 76 | 83 | 95 | 92 | 102 | 121 |
| 80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 |
| 100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 |
مخطط الوزن المتقاطع المترابط من الفولاذ ANSI B16.11 بالكيلو جرام
| الاسم المميز | مصادر القدرة النووية | 2000 | 3000 | 6000 |
| 6 | 1/8 | 0.16 | 0.26 | 0.42 |
| 8 | 1/4 | 0.18 | 0.28 | 0.68 |
| 10 | 3/8 | 0.20 | 0.48 | 0.79 |
| 15 | 1/2 | 0.42 | 0.70 | 1.38 |
| 20 | 3/4 | 0.54 | 1.08 | 2.16 |
| 25 | 1 | 0.79 | 1.75 | 2.70 |
| 32 | 1-1/4 | 1.20 | 2.28 | 4.74 |
| 40 | 1-1/2 | 1.68 | 4.08 | 5.85 |
| 50 | 2 | 2.64 | 4.66 | 10.7 |
| 65 | 2-1/2 | 5.05 | 8.64 | 15.4 |
| 80 | 3 | 7.38 | 12.8 | 26.5 |
| 100 | 4 | 17.6 | 21.5 | 35.4 |
