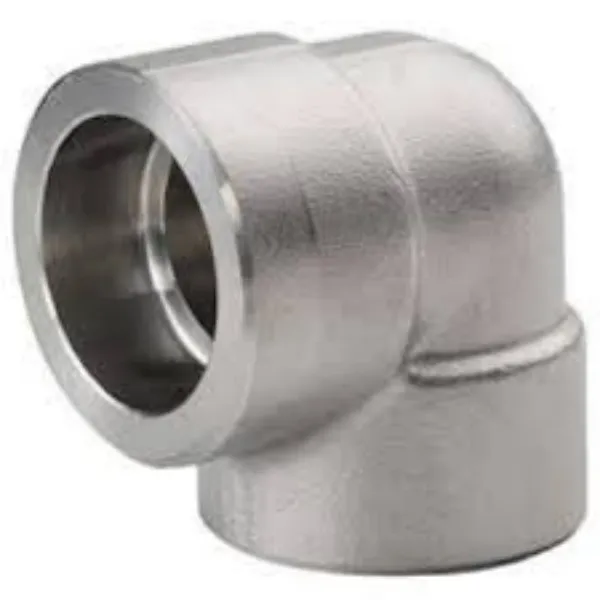

الكوع الملحوم بالمقبس
يتوفر كوع لحام المقبس ASME B16.11 في 90 درجة و45 درجة يستخدم لتوصيل أنبوب ASME بالتجهيزات أو الصمامات عن طريق لحام ختم الشرائح. - الوزن خفيف نظراً لصغر حجمه. ولها مجموعة متنوعة من الميزات مثل الموثوقية والمتانة ودقة الأبعاد. هناك 3 تصنيفات ضغط من الفئة 3000 و6000 و9000.
كوع فئة 3000: للاستخدام مع الأنابيب الفولاذية Sch 80.
كوع فئة 6000: للتوافق مع الأنابيب الفولاذية Sch 160.
كوع فئة 9000: للتوصيل مع الأنابيب الفولاذية Sch XXS
تركيبات لحام المقبس هي مجموعة من تركيبات الحدادة ذات الضغط العالي التي تستخدم فقط مع أنابيب ANSI وهي متوفرة في نفس نطاق الحجم.
على الرغم من وجود بعض أوجه التشابه بين أشكال اللحامين، إلا أن لحام المقبس لا يزال يعتبر مختلفًا عن لحام الشرائح.
مواصفات تركيبات لحام المقبس ASME B16.11
| شكل | تركيبات مستقيمة ومخفضة |
| نطاق الحجم | 1/8" - 4" / DN6 - DN100 |
| تصنيف الضغط | فئة 3000 رطل، 6000 رطل، 9000 رطل |
| معيار | أسم B16.11، BS3799 |
| الكربون الصلب | أستم A105 / A105N، أستم A350 LF2 / LF3، A694 F42 / 46/56/60/65 |
| سبائك الصلب | أستم A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| الفولاذ المقاوم للصدأ | أستم A182 F304/304L/304H، F316/316L، F310S، F317، F347، F904L |
وضع العلامات والفحص على كوع اللحام المقبس المجلفن
حزمة من تركيبات الكوع الملحومة بالمقبس
قم بتعبئة جميع أكواع SW في علب كرتون.
ملصق لاصق على جميع الكراتين.
وضع كرتون في صندوق خشبي.
جعل علامة الشحن على صندوق خشبي.
ASME B16.11 أبعاد الكوع الملحوم بالمقبس
| الاسم المميز | مصادر القدرة النووية | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| افي | دقيقة | افي | دقيقة | افي | دقيقة | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) يجب ألا يقل السمك المتساوي حول تجويف التجويف عن متوسط القيمة، ويمكن أن يكون السمك في المناطق الجزئية هو الحد الأدنى. واحد.
2) مع الأخذ في الاعتبار تسامح القطر الخارجي للأنبوب، يمكن أن تكون أقطار بعض فتحات المقبس أكبر قليلاً من تلك المحددة في B16.11.
3) عندما لا تكون أحجام أنابيب التوصيل مطابقة لتلك المحددة في هذا الكتالوج، يجب توفير أحجام أنابيب التوصيل في مواصفات الشراء.
4) عندما يتم تقليل التركيبات، يجب أن تكون أحجام الهيكل هي نفس أحجام التركيبات المستقيمة ويجب تشكيل BJD وفقًا لنهايات التخفيض.
5) يمكن أيضًا تصنيع التركيبات كوصلات مختلطة من SW و THRD.
