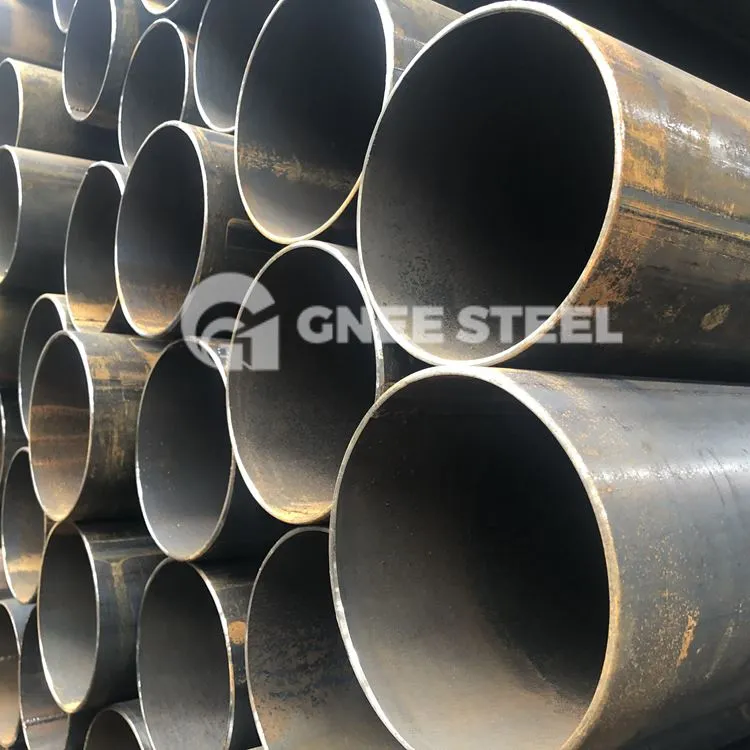

LSAW Pipes
LSAW Pipes

أنابيب LSAW

الأنابيب الفولاذية الكربونية الملحومة بالقوس المغمور (LSAW) المستقيمة عبارة عن أنابيب فولاذية ذات موجة صوتية سطحية مصنوعة من ألواح فولاذية مدرفلة على الساخن من خلال تقنية التشكيل JCOE أو UOE. تمثل تقنية JCOE عملية التشكيل والتشكيل أثناء التصنيع، بالإضافة إلى اللحام الداخلي والخارجي والتمدد البارد الذي يتم إجراؤه بعد اللحام.

إرسال التحقيق

الدردشة الآن

مقدمة المنتج

تتميز الأنابيب الفولاذية الملحومة ذات التماس المستقيم عالية التردد بخصائص العملية البسيطة نسبيًا وسرعة الإنتاج المستمر السريعة. يتم استخدامها على نطاق واسع في البناء المدني وصناعة البتروكيماويات والصناعة الخفيفة والقطاعات الأخرى. يتم استخدامه في الغالب لنقل السوائل ذات الضغط المنخفض أو تصنيع المكونات الهندسية المختلفة والمنتجات الصناعية الخفيفة.

القطر الخارجي:Φ508mm- 1118مم (20 "- 44")

سمك الجدار: 6.0-25.4 ملم 1/4 بوصة -1"
معايير الجودة: API، DNV، ISO، DEP، EN، ASTM، DIN، BS، JIS، GB، CSA
الطول: 9-12.3 م (30'- 40')
الدرجات: API 5L A-X90,GB/T9711 L190-L625

تحمل أنابيب الصلب LSAW للقطر الخارجي وسمك الجدار

أنواع	معيار
أنواع	سي/تي5040-2000	سي/تي5037-2000	SY٪2fT9711.٪7b٪7b1٪7d٪7d	أستم A252	عوا ج200-97	API 5L PSL1
انحراف OD لنهاية الأنبوب	±0.5%D	±0.5%D	-0.79 ملم-+2.38 ملم	<±0.1%T	<±0.1%T	± 1.6 ملم
سمك الحائط	±10.0%T	D<508mm, ±12.5%T	-8%T-+19.5%T	<-12.5%T	-8%T-+19.5%T	5.0ملم
سمك الحائط	±10.0%T	D>508 مم، ±10.0%T	-8%T-+19.5%T	<-12.5%T	-8%T-+19.5%T	T أكبر من أو يساوي 15.0مم، ±1.5 مم

التركيب الكيميائي والخواص الميكانيكية لأنابيب LSAW

معيار	درجة	التركيب الكيميائي (الحد الأقصى)٪					الخواص الميكانيكية (دقيقة)
معيار	درجة	C	من	سي	S	P	قوة العائد (ميغاباسكال)	قوة الشد (ميغاباسكال)
جيجا بايت/ت700-2006	A	0.22	1.4	0.35	0.050	0.045	235	370
	B	0.2	1.4	0.35	0.045	0.045	235	370
	C	0.17	1.4	0.35	0.040	0.040	235	370
	D	0.17	1.4	0.35	0.035	0.035	235	370
جيجا بايت/ت1591-2009	A	0.2	1.7	0.5	0.035	0.035	345	470
	B	0.2	1.7	0.5	0.030	0.030	345	470
	C	0.2	1.7	0.5	0.030	0.030	345	470
بكالوريوس En10025	S235JR	0.17	1.4	-	0.035	0.035	235	360
	S275JR	0.21	1.5	-	0.035	0.035	275	410
	S355JR	0.24	1.6	-	0.035	0.035	355	470
الدين 17100	ست37-2	0.2	-	-	0.050	0.050	225	340
	ست44-2	0.21	-	-	0.050	0.050	265	410
	ست52-3	0.2	1.6	0.55	0.040	0.040	345	490
جيس G3101	SS400	-	-	-	0.050	0.050	235	400
جيس G3101	SS490	-	-	-	0.050	0.050	275	490
API 5L PSL1	A	0.22	0.9	-	0.03	0.03	210	335
	B	0.26	1.2	-	0.03	0.03	245	415
	X42	0.26	1.3	-	0.03	0.03	290	415
	X46	0.26	1.4	-	0.03	0.03	320	435
	X52	0.26	1.4	-	0.03	0.03	360	460
	X56	0.26	1.1	-	0.03	0.03	390	490
	X60	0.26	1.4	-	0.03	0.03	415	520
	X65	0.26	1.45	-	0.03	0.03	450	535
	X70	0.26	1.65	-	0.03	0.03	585	570
